Как изготовить самому поджигающий трансформатор для вспышки

Как изготовить самому поджигающий трансформатор для фотовспышки.

Написано специально для Zнята http://forum.znyata.com и Сайта Осипова http://osipoff.ru/

У фотовспышек есть ТРИ важнейших компонента, которые учувствуют в как таковой вспышке света.

Это
Импульсная Лампа
Поджигающий трансформатор
Накопительный (он же силовой) конденсатор. (правда есть схемы сетевых вспышек без него, но они не прижились из-за свей нестабильности)
Если лампу и трансформатор в домашних условиях никто делать не будет, то поджигающий трансформатор изготовить вполне по силам даже школьнику.
Расскажу, как делал вот этот трансформатор.

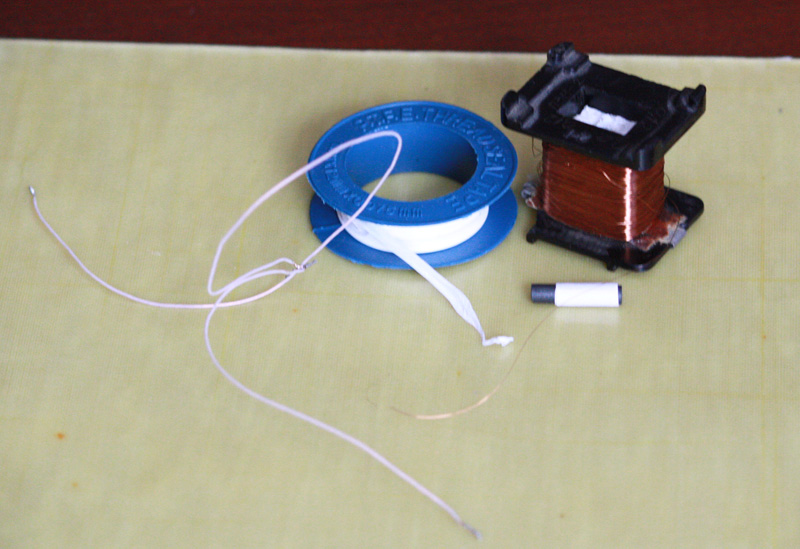

Для изготовления трансформатора нам потребуется,

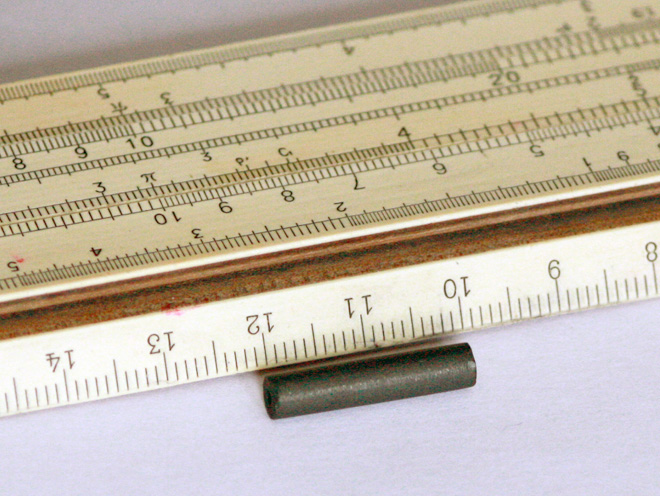

феррит ( я применил ферритовую трубку которая стоит на радиорынке в Ждановичах 500руб) для сердечника
фум (тефлоновая лента) для изоляции обмоток. Тефлон можно купить там где торгуют сантехникой, вернее прокладками к ней и прочими запчастями) – стоит менее 1000рэ
намоточный провод можно смотать со старого трансформатора или катушки реле)

Из бумаги скатал и склеил трубочку, на которую и мотал провод.
Провод необходимо мотать так..
ПЕРВОЙ мотаем ВЫСОКОВОЛЬТНУЮ обмотку. Более тонким проводом (толстый просто не поместится)
Мотаем ВИТОК к витку (у меня не хватает терпения, я мотаю с проседью, главное не допускать НАХЛЁСТОВ)
Каждый намотанный СЛОЙ изолируем лентой из фума, так, что бы не было видно проводов.

Сколько витков мотать?
Я мотаю «на глаз» Первичная обмотка слоёв 8, Вторичная обмотка 8-12 витков

Для удобства монтажа трансформатора, перед намоткой провода, подпаиваю тонкий провод в фторопластовой изоляции к намоточному проводу. Поскольку к концу первичной обмотки буду подпаивать точно такой же провод, для «маркировки» начала обмотки использую такой метод, ПЕРВЫЙ (с того которого начал мотать) использую более длинный вывод.

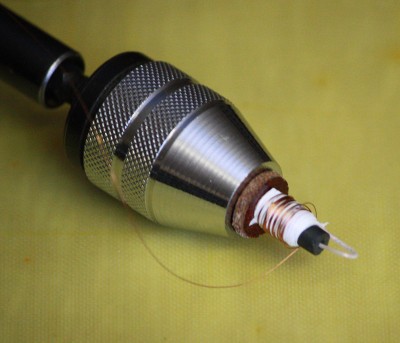

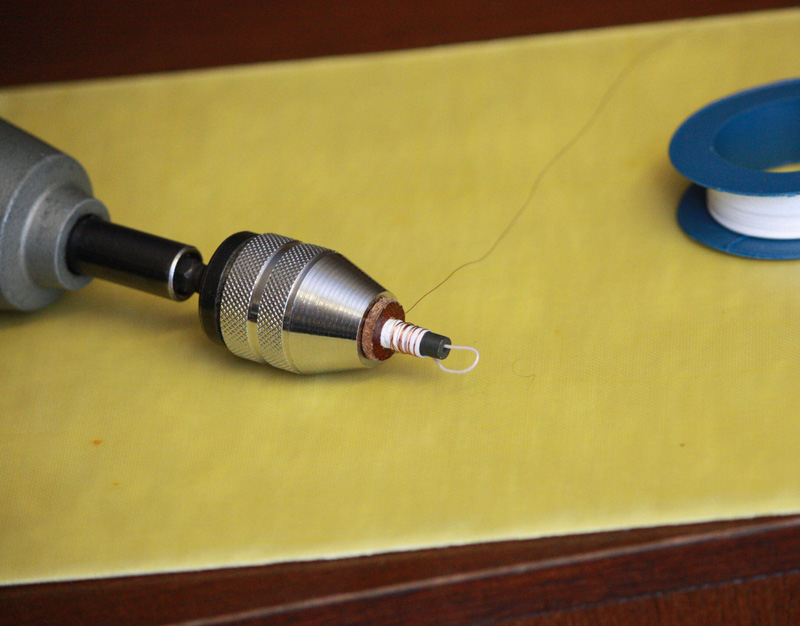

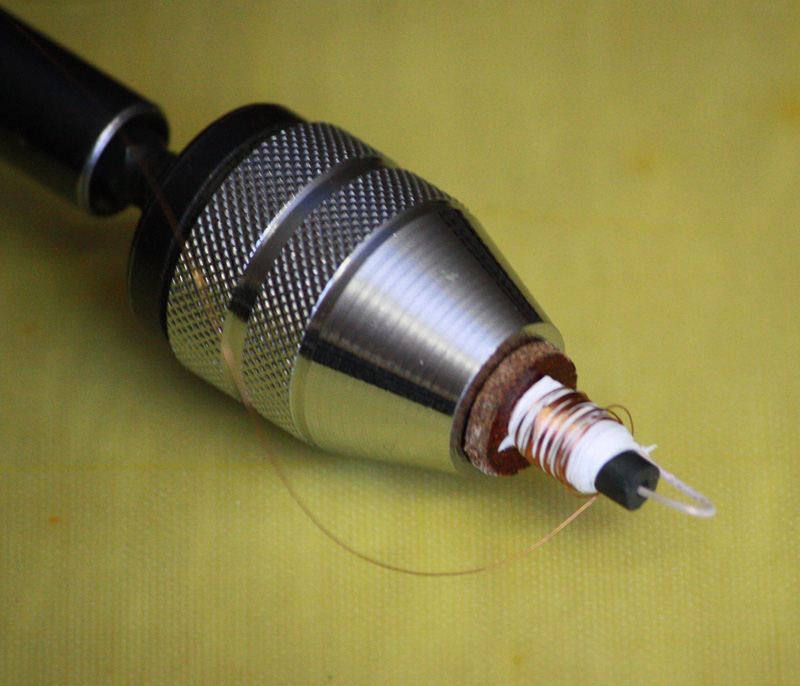

Для ускорения процесса использую тихоходный шуруповёрт, но можно и руками «виток к витку» если нервы позволят

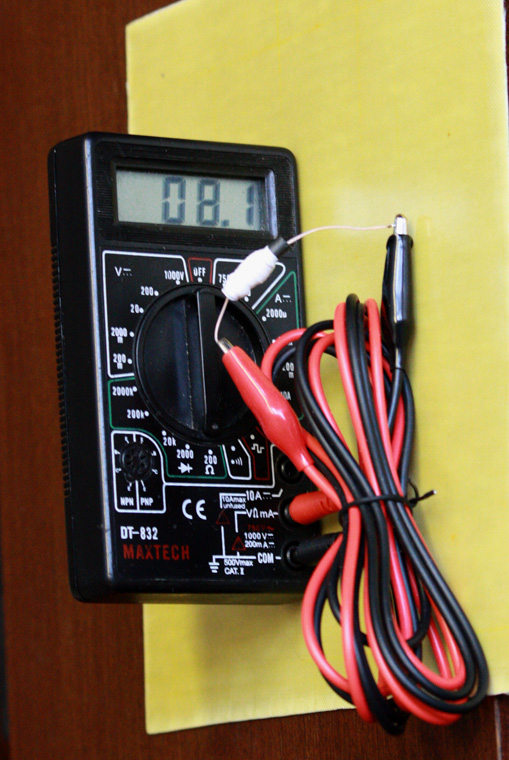

После того как намотана и изолирована первичка, проверяем её Омметром.
Кстати, намотанную первичку изолируем большим слоем фума, нежели межслойную изоляцию

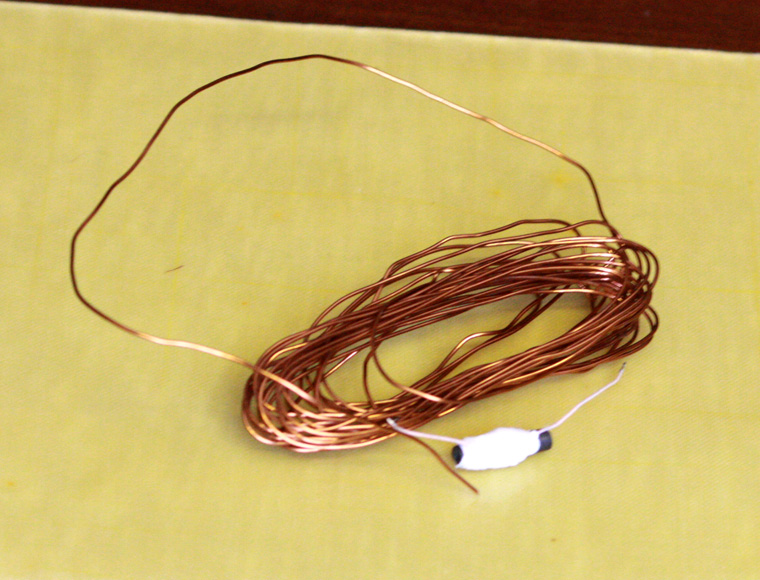

Далее мотаю более толстым проводом вторичку. (для тех кто не в курсе, сообщаю, что намоточные провода имеют ИЗОЛЯЦИЮ из лака, это не просто провод из кабеля витой пары, у которого снята изоляция!!!).
Кстати, провод из витой пары в ПВХ изоляции пожалуй то же можно применить, просто его меньше влезет, либо придётся мотать в два ряда.

После намотки проверяем (что бы «бес не попутал») Омметром целостность обмотки.

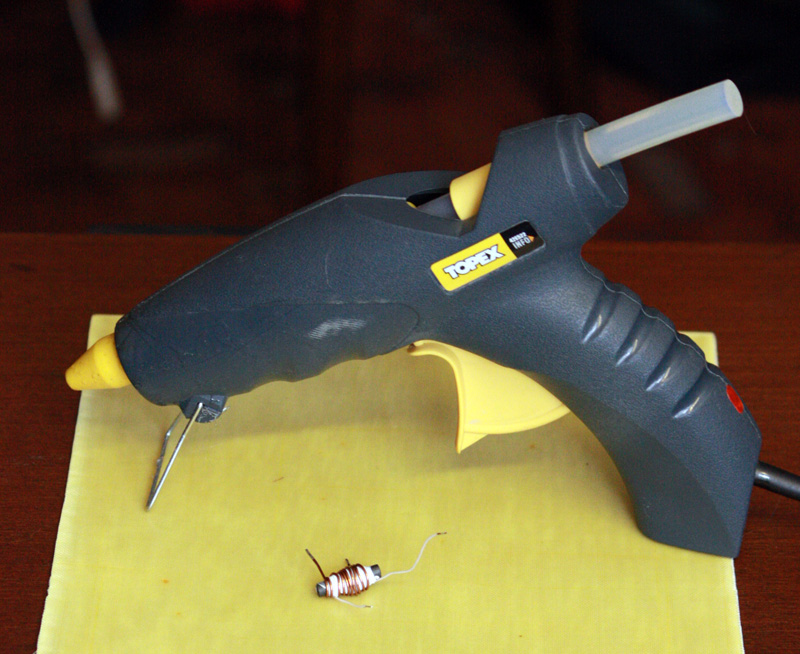

Если всё ОК. Заливаем сверху полиэтиленом (термоклеем) из клеевого пистолета. Можно не заливать, а обмотать изолентой..

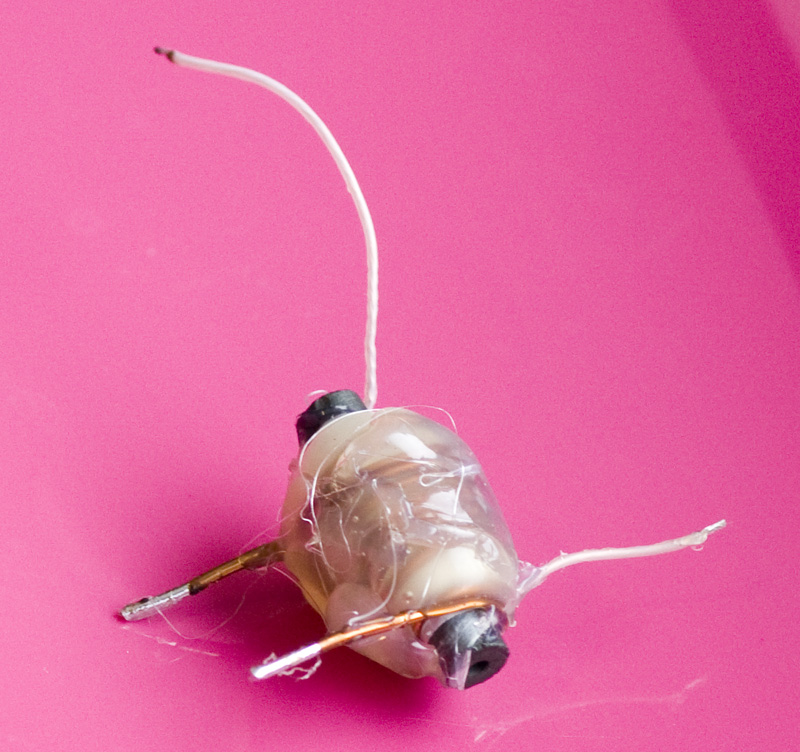

Трансформатор готов.

А какова функция поджигающего трансформатора?

ионизация газа в газоразрядной лампе. (создает импульс напряжения порядка 4000-10000 вольт)


чем-то эта тема похожа на сайт осипова.. дофига бесполезных фото....

Для нас с тобой безполезные, а для того кто впервые решиться мотать, возможно и нет...
Конечно лучше было бы сверстать комикс с РИСУНКАМИ, но я не до такой степени маньяГ!

не в комиксе дело.. например фото клеевого пистолета и одно мелкой фиговинки - лишнее, фото с тестором тоже.. имхо..

а то станет ветка как сайт осипова.. 150 раз одна и таже фото в одной теме.. и пока найдешь что-нибудь полезное - повесишься....

зы. если по теме, то чувсвую что скоро мне мотать придеться. надо будет только сделать розетку с обычным выключателем для дрели, чтобы одобнее мотать было


есть еще один сайт по вспышкам, там правда народу меньше, но зато более адекватные все...

зы. посчитал сопротивление лампочки от электроник фэ-26.. получилось 1.7 ома.. так что можно спокойно для igbt ее ставить, и в принципе вставлять вместо сдохших ламп во вспышки.

На будущее такое пожелание/предупреждение...
Давайте ТУТ писать конкретно по поводу ПОДЖИГАЮЩЕГО транформатора, кто из чего делает или задавать вопросы если что-то не понятно как сделать или где достать/купить компоненты

"Карать" конечно за оффтоп вспышечный не буду, но буду цитировать в ветку viewtopic.php?f=17&t=12878 а сообщение удалять..
