Сообщение  самодельный удлинитель для TTL-кабеля

[Не в сети] Молчун

Аватара пользователя

Сообщения: 78
Камера: Canon 350D

Профиль

Купил себе в Бюргере кабель для вспышки с поддержкой ТТЛ. Он длиной метр где-то, если растянуть. Поэтому я решил сделать к нему удлинитель, тем более что в интернете лежало руководство на http://www.diyphotography.net/the-strob ... flash-cord. Немного повозился, но в конце концов сделал. Но вот в чем проблема. Когда я подключаю вспышку через длинный, больше десяти метров, сетевой кабель, то у фотоаппарата не срабатывает затвор. Т.е. он видит вспышку, фокусируется, но не срабатывает затвор. Когда длина кабеля небольшая (~40см), все работает. В чем может быть проблема и как ее решить? Склоняюсь к тому, дело в сопротивлении проводов.

ПС: не прозванивался центральный контакт на башмаке, я раскрутил его и обнаружил диод in4002 mic. Удалил его из схемы, но результат не изменился. Кто-нибудь знает, зачем он там нужен вообще?

Фотоаппарат Canon 300D, вспышка Sigma DG ST (которая почему-то не поджигается ни радиосинхронизатором, ни обычным синхрокабелем)

Извините за сумбурную подачу информации.

_________________
Кирилл Щербач



 29 окт, 09 6:35
Сообщение  самодельный удлинитель для TTL-кабеля

[Не в сети] Местный житель

Аватара пользователя

Сообщения: 473
Откуда: с лучших семинаров
Камера: Nokia 3310

Профиль

Часто видел упоминание о длинном кабеле и проблеме с поджигом. Думаю не зря кабеля делают до метра. Это похоже на особенность конструкции. Дело, по моему мнению, не в сопротивлении, а в паразитных наводках. Как вариант, для удлиннения использовать кабель с экранизацией каждого провода кабеля.

_________________
ХОЧЕШЬ ФОТОСТУДИЮ????
Помогу найти рэзкага и чоткага учителя, который объяснит дибилам, как это сделать правильно. ДОРАГА.



 29 окт, 09 10:54
Сообщение  самодельный удлинитель для TTL-кабеля

[Не в сети] Молчун

Аватара пользователя

Сообщения: 78
Камера: Canon 350D

Профиль

Да, DIYщик из интернета использовал экранированный сетевой кабель. Надо будет попробовать. Вот еще что интересно: один из контактов (от самой площадки горячего башмака) шел через экран самого ттл-кабеля. Это сделано с какой-то высшей целью? стоит ли это повторять в модификации, или экран для кабеля-удлинителя надо оставить без напряжения? увы, не смыслю особо в электронике такой сложной.

_________________
Кирилл Щербач



 29 окт, 09 11:59
Сообщение  самодельный удлинитель для TTL-кабеля

[Не в сети] Местный житель

Аватара пользователя

Сообщения: 1120
Откуда: Low flying jet
Камера: 35mm

Профиль

Я конечно не электротехник с дипломом, но может сжирает кабель сопротивлением то что должно было идти на затвор? На 5Е у меня много приборов не заводилось из-за длины - не хватало энергии.

_________________
За полёты в космос дальний! Против страха, боли, страданий!



 29 окт, 09 14:42
Сообщение  самодельный удлинитель для TTL-кабеля

[Не в сети] Модератор

Сообщения: 159
Откуда: Щучин/België
Камера: α200

Профиль

Экраны кабелей в электронных устройствах соединяют с корпусом/массой/землёй, а не напряжением/фазой.
Падение напряжения из-за длины кабеля особенно для программируемых устройств критично



 29 окт, 09 15:48
Сообщение  самодельный удлинитель для TTL-кабеля

[Не в сети] Модератор

Сообщения: 159
Откуда: Щучин/België
Камера: α200

Профиль

да; экран кабеля должен заземлятся толко с одной стороны, во избежание паразитных токов в самом экране- важно!



 29 окт, 09 15:50
Сообщение  самодельный удлинитель для TTL-кабеля

[Не в сети] Молчун

Аватара пользователя

Сообщения: 78
Камера: Canon 350D

Профиль

Как это - заземляться? В землю его втыкать, что ли?

_________________
Кирилл Щербач



 29 окт, 09 17:38
Сообщение  самодельный удлинитель для TTL-кабеля

[Не в сети] Местный житель

Аватара пользователя

Сообщения: 473
Откуда: с лучших семинаров
Камера: Nokia 3310

Профиль

sahem писал(а):
Как это - заземляться? В землю его втыкать, что ли?

Попробовать соединить с башмаком фотоаппарата. Скорее всего башмак будет "землей"

_________________
ХОЧЕШЬ ФОТОСТУДИЮ????
Помогу найти рэзкага и чоткага учителя, который объяснит дибилам, как это сделать правильно. ДОРАГА.



 29 окт, 09 17:49
Сообщение  самодельный удлинитель для TTL-кабеля

[Не в сети] Молчун

Аватара пользователя

Сообщения: 78
Камера: Canon 350D

Профиль

Описываю ситуацию: сходил в магазин сегодня, купил эранированный коммуникационный кабель на 6 контактов. Помимо ник присутствует еще фольга-экран и заземляющий кабель (без изоляции). Сам башмак надо подключить именно к заземляющему кабелю, так?

_________________
Кирилл Щербач



 29 окт, 09 18:02
Сообщение  самодельный удлинитель для TTL-кабеля

[Не в сети] Местный житель

Аватара пользователя

Сообщения: 473
Откуда: с лучших семинаров
Камера: Nokia 3310

Профиль

sahem писал(а):
Описываю ситуацию: сходил в магазин сегодня, купил эранированный коммуникационный кабель на 6 контактов. Помимо ник присутствует еще фольга-экран и заземляющий кабель (без изоляции). Сам башмак надо подключить именно к заземляющему кабелю, так?

Теоретически так, но дать вам гарантию того, что именно так, не могу. Попробуйте на свой страх и риск.

_________________
ХОЧЕШЬ ФОТОСТУДИЮ????
Помогу найти рэзкага и чоткага учителя, который объяснит дибилам, как это сделать правильно. ДОРАГА.



 29 окт, 09 18:04
Сообщение  самодельный удлинитель для TTL-кабеля

[Не в сети] Модератор

Аватара пользователя

Сообщения: 1173
Откуда: Minsk
Камера: Sony 828, Canon 450D

Профиль

sahem писал(а):
Описываю ситуацию: сходил в магазин сегодня, купил эранированный коммуникационный кабель на 6 контактов. Помимо ник присутствует еще фольга-экран и заземляющий кабель (без изоляции). Сам башмак надо подключить именно к заземляющему кабелю, так?

Землю лучше посоединять, на то, что контачит с корпусом камеры.Это в 99,99% на горячем пашмаке П-образня скоба (НЕ ЦЕНТРАЛЬНЫЙ контакт)!
Далее по поводу кабеля....
Лучше всего брать витую пару (нелокальной сити, а именно витую), если в экране то хорошо, если без экрана, не беде, но лучше всё же в экране. И далее собираем кабель по такой схеме, каждый сигнальный провод идёт по своеё ОТДЕЛЬНОЙ витой паре, один из проводников которой подсоединён на массу (экран). Пичём соедиянть все земле следйеттолько с ОДНОЙ сторны (лучше со стороны фотоаппарата если пыха на батаейках, либо со стороны пыхи, если она от сети работает)

_________________
Ищу зарплатодателя! Работодателей просьба не беспокоить.



 29 окт, 09 18:14
Сообщение  самодельный удлинитель для TTL-кабеля

[Не в сети] Молчун

Аватара пользователя

Сообщения: 78
Камера: Canon 350D

Профиль

Совет палыча, спиной чувствую, очень полезен, но из-за несколько свободной орфографии последовать ему можно будет только случайно:) В общем, я попытаюсь, когда закончу - отпишу.

_________________
Кирилл Щербач



 29 окт, 09 19:20
Сообщение  самодельный удлинитель для TTL-кабеля

[Не в сети] Модератор

Аватара пользователя

Сообщения: 1173
Откуда: Minsk
Камера: Sony 828, Canon 450D

Профиль

о, да, орфографф я ещё тот! *CRAZY* особенно на клавиатуре с плохо нажимающимися клавишами *JOKINGLY*

_________________
Ищу зарплатодателя! Работодателей просьба не беспокоить.



 29 окт, 09 19:23
Сообщение  самодельный удлинитель для TTL-кабеля

[Не в сети] Молчун

Аватара пользователя

Сообщения: 78
Камера: Canon 350D

Профиль

Попробовал с экранированным коммуникационным кабелем, не витой парой. Для соединения использовал минифиты (пластмассовые разъемы с фиксаторами), так как они гораздо надежнее джеков для витой пары. Контакт от П-образной скобы башмака на экран, все остальные - внутри.

Не прокатывает, та же фигня: фотоаппарат видит вспышку, но не пыхает. Когда съезжу на белконтмаш и куплю запасных деталей для минифитов, попробую перепаять проводки, запрятав их все под экран, на который никакого напряжения подаваться не будет.

Есть идеи у кого?

_________________
Кирилл Щербач



 02 ноя, 09 0:43
Сообщение  самодельный удлинитель для TTL-кабеля

[Не в сети] Местный житель

Аватара пользователя

Сообщения: 446
Откуда: Минск
Камера: Зенит ЕТ

Профиль

sahem писал(а):
Есть идеи у кого?
Да успокойся ты http://www.bhphotovideo.com/c/buy/Radio ... 4291089028

_________________
Будьте здоровы



 02 ноя, 09 1:26
Сообщение  самодельный удлинитель для TTL-кабеля

[Не в сети] Молчун

Аватара пользователя

Сообщения: 78
Камера: Canon 350D

Профиль

Я и не беспокоился, в общем-то. Просто пока фотография - это мое хобби, и не очень хочется тратить на радиопопперсы по пятьсот долларов. Ну и DIY - тоже мое хобби. Почему бы и не поиграться с паяльником?

_________________
Кирилл Щербач



 02 ноя, 09 1:49
Сообщение  самодельный удлинитель для TTL-кабеля

[Не в сети] Местный житель

Аватара пользователя

Сообщения: 446
Откуда: Минск
Камера: Зенит ЕТ

Профиль

sahem писал(а):
Почему бы и не поиграться с паяльником?

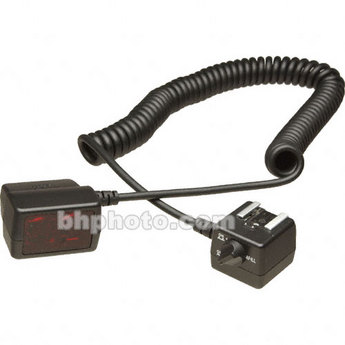

Это ДА,это святое,когда то тоже пытался,всё закончилось покупкой оригинального провода с подсветкой автофокуса(очень удобная вещь)

300478.jpg [ 16.28 Кб | Просмотров: 7690 ]

_________________
Будьте здоровы



 02 ноя, 09 1:54
Сообщение  самодельный удлинитель для TTL-кабеля

[Не в сети] Молчун

Аватара пользователя

Сообщения: 78
Камера: Canon 350D

Профиль

Попытка №4, все 6 кабелей упрятаны под экран, экран ни к чему не присоединен. Длина провода 10 м. Не пашет, та же проблема. Вспышку видим, поджигать отказываемся. Ни в ТТл, ни в ручном режиме.
Но это кабель коммуникационный, как вклавиатурах и мышках, может, у сетевого (CAT5) c экраном какие-то магические характеристики проявляются? 0_о

_________________
Кирилл Щербач



 07 ноя, 09 12:10
Сообщение  самодельный удлинитель для TTL-кабеля

[Не в сети] Местный житель

Аватара пользователя

Сообщения: 446
Откуда: Минск
Камера: Зенит ЕТ

Профиль

Надо соединить несколько оригинальных удлинителей в один и посмотреть,как работает или нет

_________________
Будьте здоровы



 07 ноя, 09 13:14
Сообщение  самодельный удлинитель для TTL-кабеля

[Не в сети] Молчун

Аватара пользователя

Сообщения: 78
Камера: Canon 350D

Профиль

Приняв длину удлинителя за 1 м, можно посчитать, что экономически выгодно купить PocketWizard 801-140 MiniTT1 Radio Transmitter for Canon TTL Flashes and Digital SLR Cameras with PocketWizard 801125 Plus II Transceiver/Relay Radio Slave за 368 баксов(

upd: надо будет на днях потестить на другой камере - вдруг дело в моей пенсионерке.

upd2: продам Canon 300d, настрел около 10 тысяч. Недорого(( Поставил на пленочную Rebel G - все работает идеально(

_________________
Кирилл Щербач



 07 ноя, 09 13:29
