Мозговой штурм. Лепим БФ камеру с прицелом под амбротип

Всем привет. Уже несколько недель в голове (и немного на бумаге) моделирую концепцию самодельной БФ камеры.

Максимальный формат 30x40 см под стеклянные пластины. Задний стандарт 40x40 см (для смены на вертикальный кадр). Постараюсь сделать количество подвижек по максимуму. Жёсткость конечно пострадает, но эту махину планирую использовать стационарно в помещении, так что наверное буду ваять так.
Переходники под кассеты меньшего формата (что-то около 24x30 см может ещё меньше) хотя планирую со временем ещё и компактную - максимум 5x7 дюймов
В планах эксперименты с планшетным сканером A4 в виде цЫфроЗада.. не знаю что получиться... Возможно рентген плёнка, но это чудо наверное на мелкой каме буду пробовать.

Концепцию проработал процентов на 70%
Сегодня фрезеровщик отдал первые запчасти, так что начало положено. Много курил форумов, изучал конструкции, но некоторые вопросы всё же открыты.

Сейчас в наличии Индустар 11М 9/450 - вроде должен крыть 40x40.
1) На сколько спроектировать максимально растяжение меха с прицелом на крупные лицевые портреты? Сейчас в голове что- то около 800мм крутиться... Хотя как вариант сделать две рельсы сменные с разной длинной чтобы и ширики какие в будущем можно было ставить.
2) Какой заложить размер переднего стандарта под объективные доски, учитывая максимальный выходной формат? 15x15 достаточно будет?
3) До меха пока далеко, но из чего лучше делать рёбра жёсткости? Листовой алюминий 0.35мм хороший вариант?

PS: если будет интерес, постараюсь вести отчёт по постройке

может проще купить ФКР 30х40? по крайней мере можно от неё использовать многие узлы...

Мне наверное будет проще сделать с нуля чем модернизировать ФКР-ку и мудрить там подвижки. В хорошем состоянии по приемлемой цене не найти наверное

Да и начало положено! На выходе есть первые детали, так что поздно назад воротить.. Да и хочется самому собрать, с детства люблю конструкторы

смотрите тут и почитайте.имхо самый простой и доступный вариант
http://www.ebay.com/itm/Bulldog-5x4-Self-Assembly-Large-Format-Camera-Kit-/231726377736?hash=item35f3f7eb08:g:-lcAAOSw5ZBWJQ~t
p.s-сорри ток прочитал тех.задание ...

Я пока 30x40 проектирую/начал делать. Набор наверное весьма не плох, но сильно чопорный и видимо хлипковат. Если есть возможность и желание - можно самому наваять

Ничего страшного, бывает

К амбротипу ещё и тинтайп захочу попробовать. Есть доступ а листовому алюминию 0,35мм - надо как то зачернить одну сторону... Пока мои опыты в этом направлении безуспешны. Пробовал травить хлорным железом, полная фигня... Надо что то дешёвое и сердитое

тут много полезного есть:
http://www.apug.org/forums/forum192/
http://www.apug.org/forums/forum187/
http://www.apug.org/forums/forum44/
а чего нет - можно всё спрашивать, у них опыта много

Благодарю! Начал изучать!

PS: Можете набрать меня по поводу никкора, я в ЛС оставил номер телефона

вот ещё:
http://jongrepstad.com/building-a-large-format-camera/
с ноября этот ресурс переедет сюда:
http://jongrepstad.com/

ещё раздел на apug.org по камерастроению:
http://www.apug.org/forums/forum147/

и по альтернативным процессам:
http://www.apug.org/forums/forum42/

Изучаю данные ссылки, хорошая инфа. Ещё немного деталюшек сегодня образовалось, правда после фрезерных работ, надо как то облагородить вид.

У кого есть опыт по анодированию дюралюминия?

PS: была обнаружена небольшая титановая болванка... Можно чёнить выточить...

А в чём нужда анодировки ? Сверхнормальные температуры и высокая влажность эксплуатации ?

1)Наверное больше эстетически для вида )))
2)Ну и вроде в зависимости от вида анодирования можно получить очень крепкую плёнку стойкую к мех воздействиям

Это для деталюшек всяких - постель буду делать с дюралюминия, выдвигающиеся направляющие для заднего стандарта и тд и тп. Зажимные гайки латунь/бронза. Часть винтов стальные - завтра кое что фрезерну и отдам в термичку - наведу воронения с закалочкой...

А вообще очень интересно как зачернить тонкий алюминиевый лист под тинтайп... чтобы чернение с серебряной ванной чего плохого не натворило...

Начнёмс, первая часть марлезонского балета. Фотоотчёт
Качество не очень, фотографировал на телефон

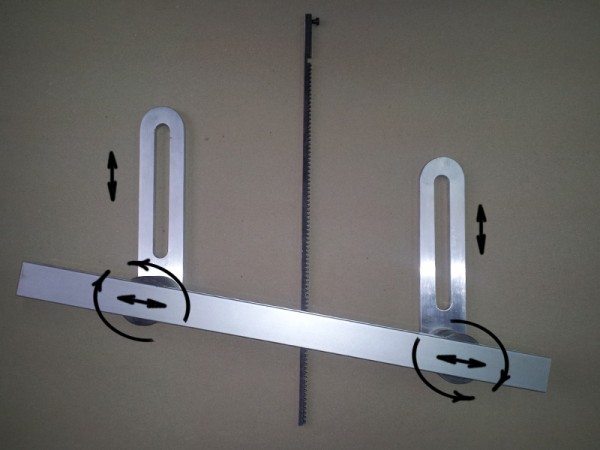

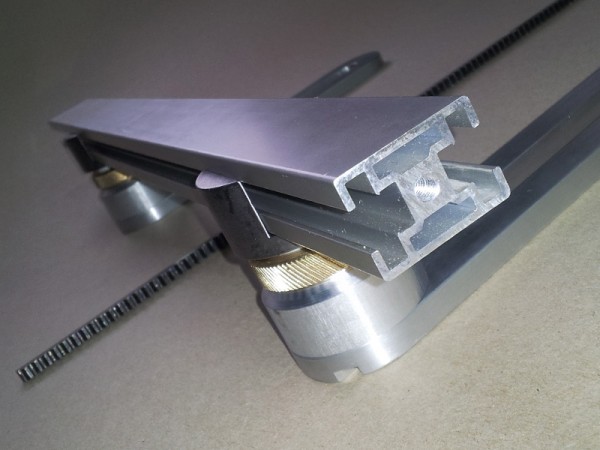

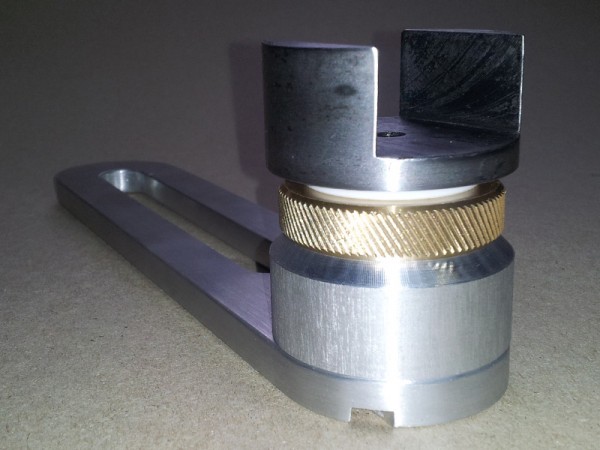

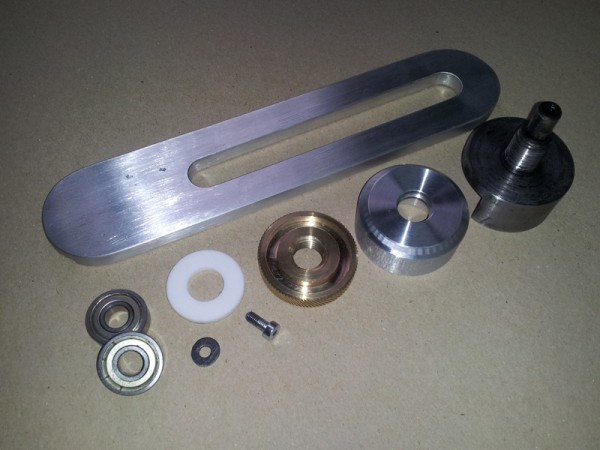

Некоторые детали надо ещё облагородить. После закалки оси с фрезерованным каналом, воронение легло пятнами. Слегка почистил, думаю что дальше можно с этим сделать. Попробую наверное грунтовать и красить. Ещё к планкам надо кольца крепить на винты. Так что окончательная шлифовка/полировка будет после всех разметок/подгонок. Латунной шайбой стопорится вращение оси, по пазам осей будет перемещаться профиль (там будут пазы, через них винтами к оси будет затяжка/отпускание). К профилю будет крепится механизм наклона и поднятия рамки. Этим и займусь в ближайшее время

ps: Пилю дальше

Света не хватает, калибровку ББ обманывать надо... В общем не взлетело.

Как решается вопрос с кассетами под пленку?

как вариант может чб - но затея ради цвета, а если цвет ни о чём, то можно наверное и не мучаться.. ) хотя когда нибудь может руки дойдут...

С кассетами пока никак не решается... не дошёл черёд, надо стандарт задний запилить что бы потом не промазать с размерами. Так что всему своё время

Если бы цвет был просто ни о чем, то это полбеды... Сканер не начинает сканить, пока не откалибруется по источнику, а диапазон калибровки очень маленький и если не попадем в него, то сканер решит, что лампа испортилась и работать низя. Пробовал древнючий сканер без калибровки (светил на него из увеличителя, предварительно положив кальку), получил черный фон с еще более черными пятнами.

Т.е. кассеты таки не фабричные? Интересно бы проработать легкую надежную конструкцию, чтобы штук 20 25х30 не напряжно было на плече таскать...

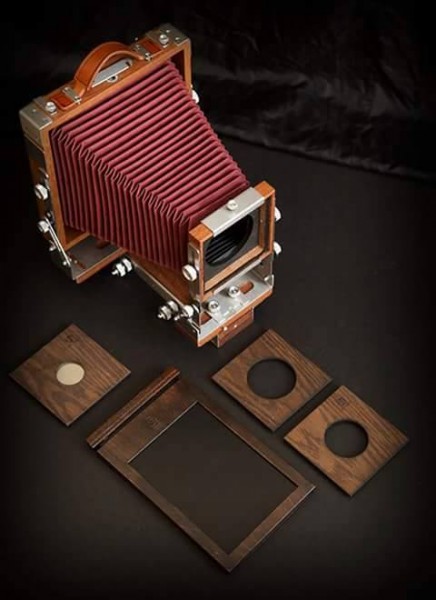

Handmade
http://shutter.cc/2015/05/vot-kamera-ko ... z-sandor/#
Страничка мастера:
https://www.facebook.com/vadasz.sandor.7

Интересная идея:

Источник: http://www.artm-friends.at/rm/foto/lf-cameras.php

Красиво, с удовольствием полистал фотографии на страничке автора



Видел этот вариант, буду делать графлок, может на плоских пружинах, пока полностью концепцию не проработал. Будет зависеть от того, какой материал попадётся под руку

Кое что переделал. Теперь крепёж для рейки, которая держит задний стандарт, из нержавейки. Потом долговато был в поисках подходящих материалов, но времени не терял...

Перед Новым годом параллельно начал второй проект. БФ-ку 13x18 =)
Сейчас во всю клепаю задний стандарт. Думал над кассетами и что их будет трудновато сделать точно, и тут на ебэе подвернулся лотик кассет 13x18, решил поучаствовать в торгах. И буквально на моём максимуме по ставкам удалось вырвать победу . Касетки уже приехали с англии, правда на таможне инспектора их 2 недели рассматривали в ручном режиме Уже думал придёт письмо счастья, но всё обошлось Продолжаю работу

к 13x18 хочу ещё задник прикрутить под ролики 6x7см, от ракурса. Фокусировочное стекло наверное попробую сделать сдвигающееся на рельсах. Но это уже видимо под конец проекта. 13x18 хочу побыстрее запустить под амбротип. На днях сделаю фотографий процесса

PS: удобно 2 проекта сразу, если в одном что то стопорится, то можно переключить мозги и перейти к другому проекту, пока первый не отпустит ))
