Синхронизатор мною собран и опробован на фото-вспышке СЭФ-3, работает отлично.
Синхронизатор для фотовспышек СССР.
Модераторы: Андрей Дубинин, Moderators
Настоящий олдскульные фотографы пользуются магниевыми вспышками, а не этими новомодными электрическими.
Andrey110865, Ерунда ваш синхронизатор, требует источник питания 12 В...
Существует куча более простых, надёжных схем (для любителей самоделок).
Да и готовых синхронизаторов в продаже - навалом!
Существует куча более простых, надёжных схем (для любителей самоделок).
Да и готовых синхронизаторов в продаже - навалом!
легче забить шуруп, чем завернуть гвоздь...
Может, схема и ерундовая, но у нее есть одно достоинство – она работает отлично (со слов автора темы). Знаю пару фотографов, которые снимают на документы подобным оборудованием, и очень неплохо снимают. Ведь, как известно, качество фото зависит не столько от самой техники, сколько от умелого её применения.
Здесь много информации по теме: http://www.osipoff.ru/
Здесь много информации по теме: http://www.osipoff.ru/
Последний раз редактировалось Tomer 30 сен, 12 11:54, всего редактировалось 1 раз.
Мне просто нужен был простой синхронизаор для именно этой вспышки, в интнрнете нашел много схем но не все из них подходили, нашел одну подходящую но она не срабатывала совершенно , вот и пришлось её переделать( с электроникой я на ты), а не захотел покупать т.к. нет желания переплачивать и вопрос подойдет ли ещё, поэтому и прибёг к этому решению.
Сегодня я доработал схему синхронизатора вспышки, теперь она срабатывает от - 3 Вольт ( применял батарею: CR123A 3V ) можно использовать другие не критично,( согласен с тем что блок питания 12вольт не очень удобно ), изменил номиналы резисторов R1 и R2= 220 Ком., убрал сопротивление R4, и заменил транзистор КТ3102Д, на транзистор КТ3117А.
Сегодня собрал фотовспышку вот по этой схеме (аналог СЭФ-3, только немного доработана), уменьшено сопротивление R1, диоды VD1,VD2 - заменены на КД226Д, трансформатор Т1 намотан следующим образом, на сердечник слой трансформаторной бумаги далее 1-я обмотка виток к витку 3-и слоя по 150 витков пэл-0,1мм., прокладка изоляции тр.бумагой между слоями так же поверх последнего слоя намотки, далее 2-я обмотка виток к витку 15 витков пэл-0,4мм., в процессе намотки чтоб витки не сползали фиксируем начало и конец слоёв намотки клеем "гель секунда", обе обмотки мотаются в одном направлении , точки на схеме под трансформатором означают "НАЧАЛО" обмоток. Собранная правильно схема начинает работать сразу, время заряда вспышки 1 - 1,5 секунду.

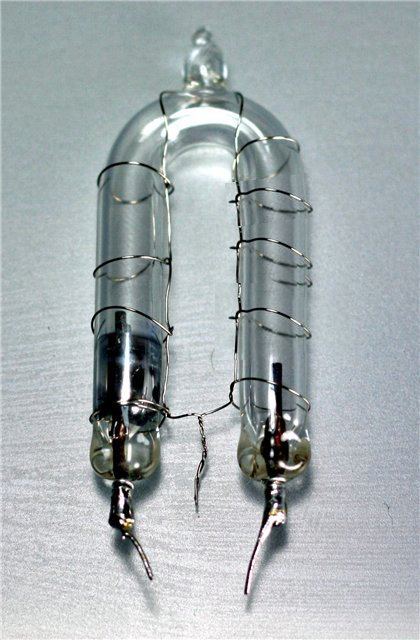

Советские сетевые вспышки страдают неустойчивым запуском из-за осыпания серебристого напыления на лампе ИФК-120. Рекомендуется соскоблить скальпелем напыление и плотно обмотать лампу нихромовым проводом, как на фото (можно и медным, но он легко рвётся). Лудится нихром на таблетке аспирина. При установке не перепутать плюс с минусом лампы!
Вот собрал вспышку по указанной схеме в корпус + синхронизатор.
Синхронизатор по этой схеме.
