Делаем сами студийную вспышку. Опрос

Собственно, такой вот вопрос, нужна ли на Zнята своя тема ДЛЯ НОВИЧКОВ, по изготовлению ПРОСТЫХ фотовспышек своими руками?
Есть в рунете отличный ресурс по обучению вспышкостроительству (осипофф ТЧК ру), но очень уж он трафикопрожорливый.

Ну, тут ИФК-120 в не конкуренции. Собирать сразу вспышку-софтбокс, где будет стоять сотня ламп и каждая будет работать с небольшой энергией, ещё можно применить для укорачивания импульса схему которая будет стравливать на себя излишки энергии или отсекать от конденсатора лампу

Может долгими зимними вечарами попробую сделать с десяток собраных и отаженых плат для изготовления простых студиек на базе советских фотовспышек.
Грубо говоря, купив за 120 тыр такую плату, туда нужно будет добавить от рабойчей вспышки поджигающий трансформатор и основной конденсатор, ну и естественно всё это всунуть в новый корпус

если просто укорачивать длину импусльа, то пропорционально будет падать и энергия. Те. укорачиваем импульс в 100 раз и получаем порядка 1Дж на лампу Ифк-120. (если считать, что она выдает 100дж за 1 мс).

зы. тут проще делать так: покупаешь китайца и доводишь его до ума, основное то корпус, лампа и конденсаторы. схему управления можно любую сделать.

Ну да, контроль мощности обычно напрямую связан с продолжительностью импульса - хотя обычно, скажем так, контринтуитивно. Например, у меня долго в голове не укладывалось, почему у большинства студийных пыхов продолжительность импульса с уменьшением мощности... увеличивается А ларчик просто открывался: производители любят простые решения, и уменьшают мощность понижением напряжения разряда:

При этом, ясное дело, не только увеличивается продолжительность импульса, но и цветовая температура "плывёт" в сиреневую даль. Те же рэйлэбовские спринты, например, если два источника настроить на сильно разную мощность, дадут такой разброс по цвету, что потом придётся провести больше времени в фотошопе, чем в студии. Кстати, прежде чем владельцы брэндовых вспышек начнут ехидничать, поспешу заметить: у элинхромов и бовенсов ровно такая же история с цветом. Собственно, на рынке сейчас всего две студийные вспышки, которые умеют не "плыть" по цвету с изменением мощности: диналайт и эйнштейн. Потому что там мощность регулируется продолжительностью пыха, а не "пыхом в полнакала":

Вот такая схема - интересна. Интересна в первую очередь тем, что такую вспышку есть смысл собирать самостоятельно из экономических соображений. Например, для стоковой съёмки быстротекущих процессов (лопающиеся мыльные пузыри, разбивающиеся капли воды, приключения пули в разных объектах и так далее) большой мощности не надо, зато нужен очень короткий импульс. И хотя эйнштейн стоит "всего" $500 (без растаможки и накладных расходов), что-то мне подсказывает, что для таких задач более чем возможно собрать "на коленке" схему не дороже $100, которая будет давать даже более короткий импульс.

Другое применение такой "отсечки" - быстро перезаряжающиеся вспышки. Возможность снимать 9-11 кадров в секунду дорогого стоит, и в этом плане у "самоделок" тоже поле непаханное. Как тут справедливо заметили выше по треду, пытаться дома воспроизвести китайскую патронную вспышку, которой красная цена $30-50 со всеми магазинными наценками - удел хардкорных самоделкиных, которые до сих пор в интернет с самопального спектрума ходят

Опять же, схемы вспышек и стробоскопов на ИФК120 я помню ещё по журналам "Радио" и "Советское фото" 80х годов прошлого века. Тридцать лет прошло. Тридцать лет, а схемы всё те же.

А вот попытаться создать что-то конкурентное, пусть и в узкой нише скоростных вспышек - это уже интересно. Кто возьмётся?

Коль в световом импульсе не нужно много энергии, то с этим лементарно справится кЕтайская накамерная вспышка имеющая ручную регулировку

Больше их, больше..есть и кЕтайцы, правда это патроные вспышки
SS-88 регурировка путём изменения ёмкости заряда, правда регулировок там всегот тока на одну ступень
старые SS-50 (а не те что сейчас продают) -регулировка путём отсечения лампы от конденсатора

какие SS-88, вы о чем?

речь шла про что-то вроде http://dx.com/p/200w-photography-studio ... 20v-106472

Выношу схему регулировки простой фотовспышки на всеобщее обозрение, сам еще не собрал но думаю попробовать, незнаю что из этого получится.

смущает R1 и D4 на схеме. и не понятен смыл жирных линий (непонятно где там есть соединения при пересечении, а где нет).

очень большая вероятность сжечь диоды VD2, D4. а потом и предохранитель. кроме того, может отсутвовать регурировка в принципе ( см. вопрос про пересечение жирных линий).

если правильно собрать, работать должна.

Внес небольшую корректировку схемы, почти все собрал, буду испытывать.

Интересная схемка, светосинхронизатора только не хватает. Опишите, как испытание пройдёт.

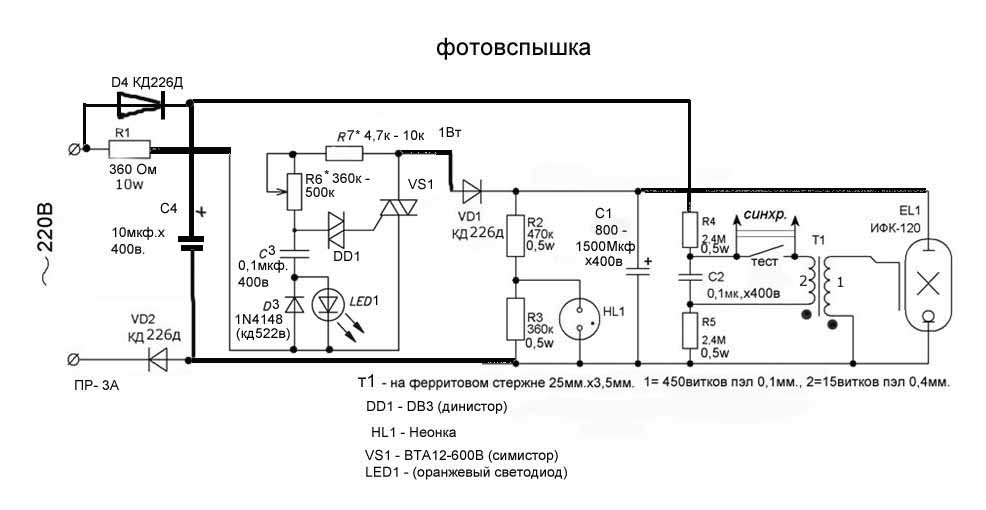

Окончательная схема фотовспышки с регулировкой мощности и ИК-синхронизатором . Собрал,проверил-все работает. Мощность зависит от заряда электролита 800 - 1500 мкф.х400в. соединенный с ИФК-120, напряжение на электролите регулируется в пределах 180 - 290 вольт ( может и в других пределах при подборе элементов схемы указанные - * ). Высоковольтное напряжение "поджига" лампы постоянное. Время заряда от 1 до 4 сек.

Прилагаю фото на обсуждение сделанные этой вспышкой в 4-х положениях регулятора, это конечно сами понимаете все на глаз, но при желании можно все измерить и отградуировать +/- в каких то пределах. Фоткал на диафрагме 5,6 с расстояния 2 метра.

Andrey110865, спасибо за идею!
Буду переделывать совковые пыхи по этой схеме (целый ящик лежит). "Чайка" - вообще прелесть, правая часть схемы в излучателе уже практически собрана и не требует серъёзной переделки, добавить только синхронизатор, и переделать силовой блок.

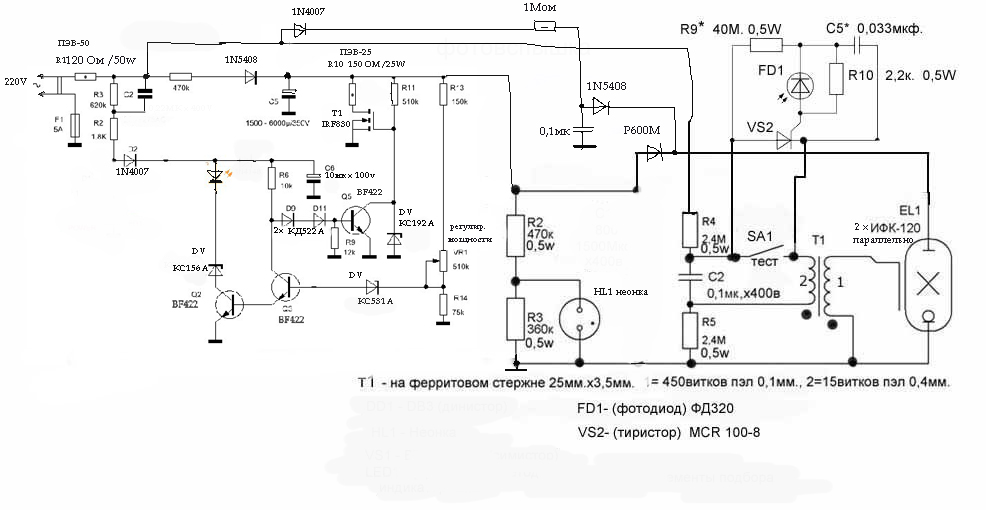

К вашему вниманию предлагаю новую схему фото вспышки опробована с плавной регулировкой и минимальными затратами, вместо 2-Х ИФК 120 можно поставить одну импортную лампу на 250 - 500Дж.

Резисторы R1 и R10 следует охлаждать кулером и при применении лампы в 500Дж. R1 необходимо поставить сопротивлением около 25 Ом., а мощность резистора R10 увеличить до 50 W . ( Резисторы R13 и R14 следует подбирать в небольшом пределе чтоб при нахождении движка резистора R15 в верхнем по схеме положении соответствовало минимальной мощности вспышки ( пригодной для съемки), или же подобрать переменное сопротивление R15 номиналом меньшим чем 500 Ком. ) Но в целом она уже готова к работе и этими номиналами резисторов. Все остальные резисторы схемы мощностью 0,5 W.

Опечатка, прошу прощения R 470 ком. перед диодом ("+" цепь, нужно убрать( перемычка). Исправленая схема:

нашел в загашнике 5 лапм ифп-2000. вот думаю, что с ними сделать
